Hallo

Gestern habe ich ein Modell angefangen das ich zeit langem schon bauen wollte.
Was es genau wird will ich aber noch nicht verraten.
Erste Drehteile habe ich heute gemacht. War eine sehr schöne Arbeit.

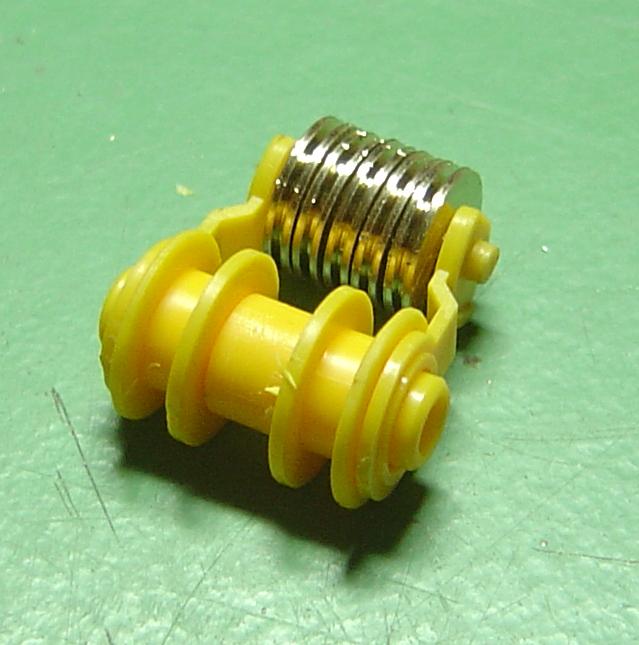

Die Umlenkrollen sind 1,5 mm breit.

Hi Franky,

daß kann ich dir schon sagen, was Du bauen willst.

Es ist der Seilbagger von Liebherr H883.

Gruß Alex

Hallo Alex

Ja Genau. War ja auch nicht wirklich schwer zu eraten.
Wollte das Modell schon vor 6 jahren mal bauen.

Weitere Bilder

Hi Franky,

sorry, aber in Thema Seilbagger kenne ich mich zu gut aus.

Mit welcher Ausrüstung willst du ihn bauen?

Gruß Alex

Hi Franky,

ich weiß schon. Habe von meinem Liebherr schon Muster für den bau der Schürfschaufel aus Messing gemacht.

Wegen dem Greifer- oder Schürfschaufel Einsatz gibt es einen kleinen Trick. Bau die zwei unterschiedliche Auslegerspitzen. So wird es auch beim Original Liebherr gemacht.

Eine Frage habe ich noch. Wie willst Du die Ketten vom Fahrwerk machen?

Gruß Alex

Hallo

Ich werde mein Fahrwerk erstmal nicht antreiben. Der Arbeitsbereich ist schon recht groß da muß ich nicht viel herumfahren.
Wenn ich mal mehr Zeit habe werde ich mir aber mal ein Ordentliches Laufwerk bauen
Wolfgang hatte mal Gummiketten von einem Panzermodell genommen die sehr gut pasten. Ich weis aber leider nicht mehr welches Modell es war

Ja eine wegselbare Spitze habe ich auch schon dran gedacht.

Hi Franky,

dies ist der Grund, warum ich noch nicht dieses Modell gebaut habe, da ich keine Idee habe, wie ich das Fahrwerk bauen soll.

Aber bin schon gespannt, wie es bei Dir mit dem bau weiter geht.

Gruß Alex

Hallo

Schau mal hier http://www.lippold.net/seilbagger.html

Weiter gehts.

Heute habe ich 2 5 euro Servos angefangen Umzubauen.

Hier noch ein Bild vom derzeitigen stand der Dinge.




Der Schwenkantrieb ist auch Fertig.

Hallo

Das wird sicher ein super Modell. Freu mich schon auf weitere Bilder.

Gruß Michael

Hallo

Heute habe ich die Servo’s weiter umgebaut.

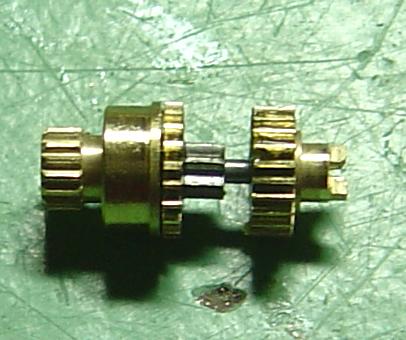

Hier mal eine kleine Beschreibung wie ich meine Servo´s umgebaut habe.
Basis ist ein Digital mini Servo vom Großen C gab´s mal für 5 Euro.

Nachdem das Servo in seine einzelnen Baustufen zerlegt wurde wird mit Hilfe der Drehbank das Servohorn von der Welle abgezogen, hierbei hilft ein Bohrfutter.







Danach wird dann die Welle abgezogen hierbei muss man etwas Drehen und ziehen.



Da die Original welle etwas Größer ist als die 1mm welle wurden die Löcher aufgebort auf 1,5mm und mit Hülsen versehen.



Mit Schraubensicherrunkslack wird dann das Zahnrad auf der Welle befestigt.





Wenn alles dann wieder zusammengebaut ist wird das Gehäuse zu recht geschliffen.

Du machst das ja richtig professional.

Gruß Michael
