Hallo,
ich möchte Euch hier mein aktuelles Projekt vorstellen.

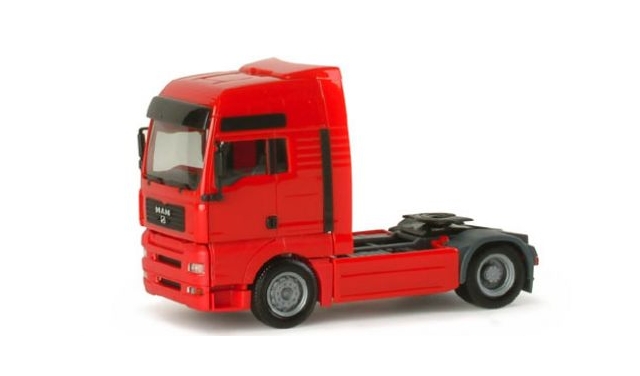

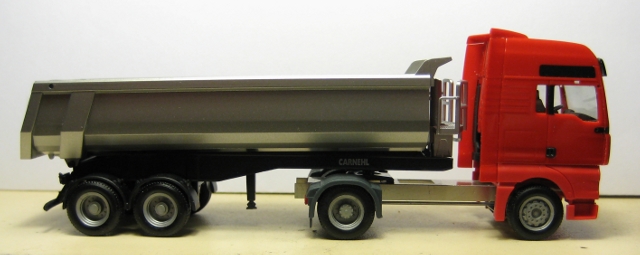

Es handelt sich dabei um einen MAN TGA XXL 2a ZM von Herpa.
Geplant sind:

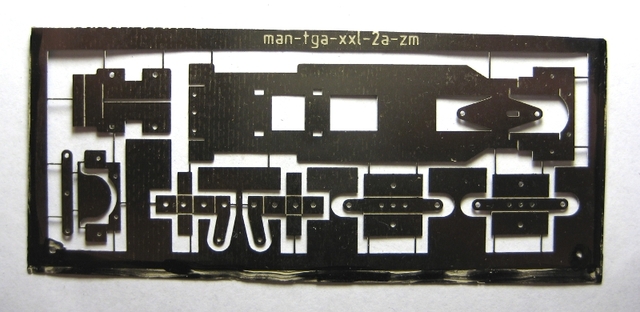

Rahmen, Lenkung und Getriebe aus Neusilber.
Standard Lichtfunktionen
Tanis Regler
Servo 2,5 Gramm
Akku was noch reinpast.







Gruß Dirk

Hallo Dirk,

Willkommen im Forum.
Sind die Ätzteile aus eigener Herstellung?
Sehen Super aus.
Bin schon aufs Endergebnis gespannt.

Mfg
Friedrich

Hallo

Die Teile sehen ja schon mal gut aus bin mal gespant wie es hier weitergeht.

LG: Franky

Hallo ,die Platinen sehen ja echt gut aus. Könnte man diese ev.käuflich erwerben?
Viel Spaß weiterhin beim Basteln und viele Grüße

Bernd

Hallo,
@ Friedrich
ja, die Ätzteile sind aus eigener Herstellung.

@ Bernd
über einen verkauf der Ätzteile habe ich mir noch keine Gedanken gemacht.
Wenn die Teile alle passen dann spricht nichts gegen einen verkauf.

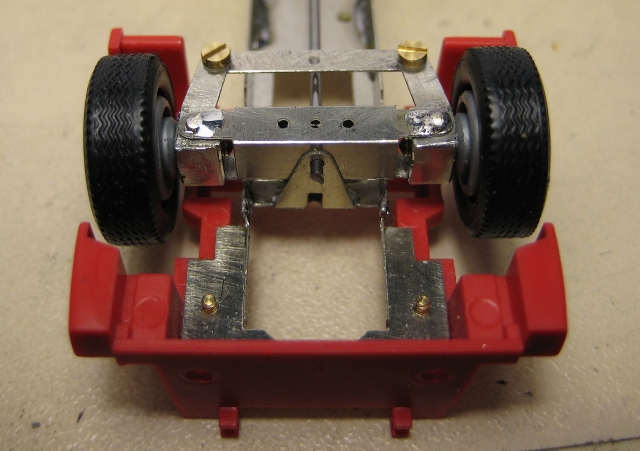

Der Rahmen und die Lenkung sind fertig und die Höhe passt.

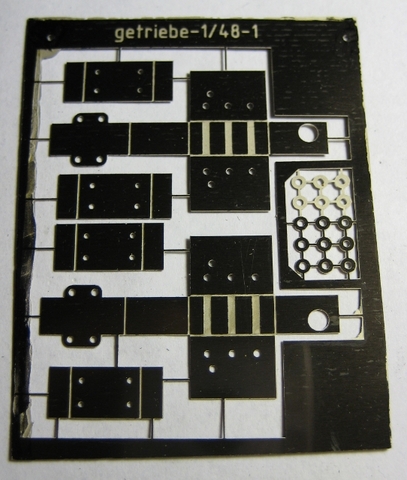

Die Zahnräder für das Getriebe sind leider noch nicht angekommen.




Gruß Dirk

Hallo Dirk,

das sieht Super aus! Schöner LKW!
Womit erstellst Du die Layouts für das Neusilber? Werden die Bläche ganz normal mit Natriumpersulfat geätzt?

Viele Grüße

Hendrik

Hallo,

@ Hendrik,
ich arbeite mit QCAD (für Linux gibt es da nicht so viel Auswahl).
Die Bleche werden in Natriumpersulfat geätzt.

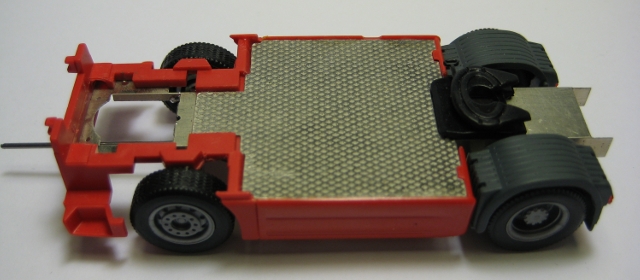

Für den Rahmen gibt es jetzt noch eine Abdeckung.



Gruß Dirk

Hi Dirk,

sieht echt cool aus!! Wo hast du denn das Neusilberblech gekauft? Hatte auch mal gesucht und leider keinen Shop gefunden, wo man kleiste Mengen bekommen kann, ohne dass es sau teuer ist.

Wenn du die Ätzteile anbieten würdest, in welchem Preissegment würdest du sie ansiedeln?? Finde es schon cool, wenn das Modell so sauber gearbeit entsteht!!

Hast du auch ein Detailfoto von dem Getriebe?

Zitat von µ-Systemtechnik

---

Hi Dirk,...[...]...

Finde es schon cool, wenn das Modell so sauber gearbeit (et haste vergessen) entsteht!!

---

Dito, dem kann ich nur zustimmen !!!
Das schaut richtig professionell aus, was du da zauberst.
Bin mal auf weitere Bilder gespannt.

Zitat von Toni

---

> Die Rechtschreib- und Gramatikfehler sind Ausdruck meiner Kreativität ...<

---

He he, jo das gilt dann wohl auch bei mir!!

Hallo zusammen,
@ Mario,
das Neusilber kaufe ich bei Saemann.
Die Ätzteile würde ich so bei ca. 10 Euro ansetzen.

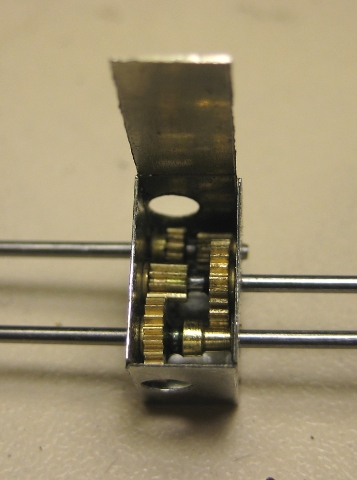

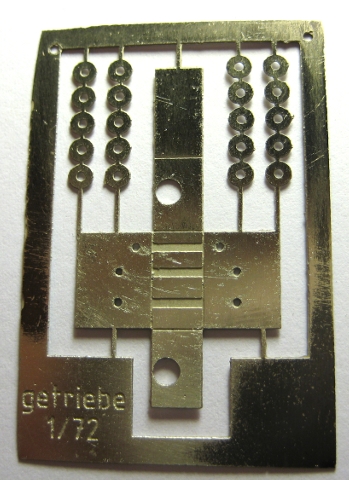

Da ich mit den ersten Getriebe nicht zufrieden war wurde ein neues mit einer Untersetzung von 1/72 geätzt.

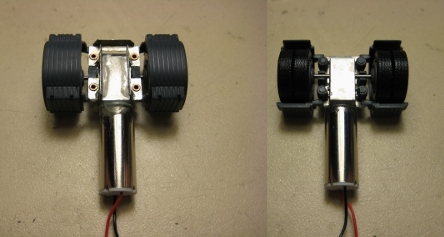

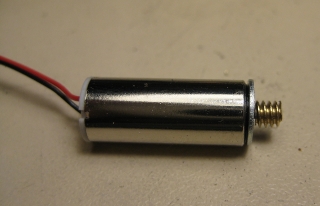

Der 7mm Motor musste dann noch angepasst werden. Die Achse und Schnecke wurden gekürzt und eine U-Scheibe auf den Motor geklebt.



Gruß Dirk

Hallo Dirk
Sieht gut aus dein erstes Getriebe.
Mein erstes geätztes Getriebe war auch für einen Sattelzug Untersetzung 1:78.
Ich habe es mit 12/19 Kombis aufgebaut 1 Welle 1 Achse damit das Getriebe recht kurtz wird.
Bin auf dein Endergebnis gespant.

Hallo Dirk.
Verkaufen diesem Rahmen wie viel?
Herzlichen Glückwunsch ausgezeichnete Arbeit
Welche Art von Programm benutzen Sie?
Regards Simon.

Hallo,
@ Simon
Die geätzten Bleche aus 0,2mm Neusilber (Rahmen, Lenkung, Abdeckblech und Getriebe 1/72) würde ich so bei 10 Euro + Porto ansiedeln.
Als Programm benutze ich QCad.

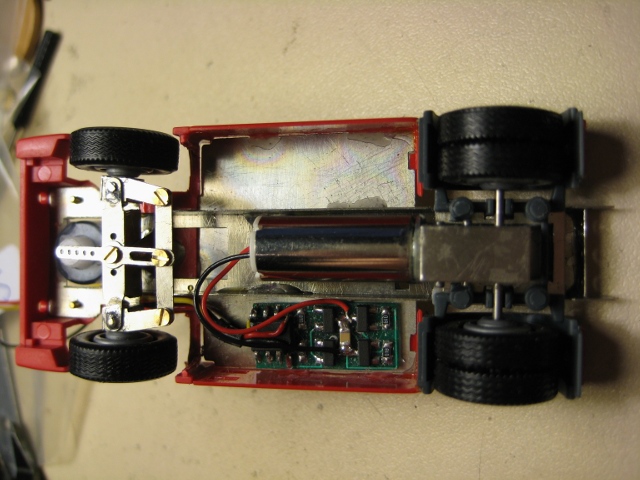

Heute wurde dann noch der Motor, Getriebe und das Chassis zusammen gebaut.




Gruß Dirk

Zitat von zampes

---

Hallo,
@ Simon
Die geätzten Bleche aus 0,2mm Neusilber (Rahmen, Lenkung, Abdeckblech und Getriebe 1/72) würde ich so bei 10 Euro + Porto ansiedeln.
Als Programm benutze ich QCad.

Heute wurde dann noch der Motor, Getriebe und das Chassis zusammen gebaut.

Gruß Dirk

---

PayPal-Zahlungen erhalten?
Ich kann nicht mit mir Kontakt privat können Sie Ihnen eine Nachricht senden?
Regards Simon.
