Aus der Verpackung eines GWS- Empfänger, baue ich meine Ladegeräte

Hi Matti,

sieht ja echt gut aus, da hätt ich auch drauf kommen können, dann hätt ich nochmal 2,80€ gespart.

Ich hab nämlich extra ne Box gekauft:

Mercedes-Benz SK (L) PPHgz 2/3 _ Mein erstes RC-Projekt in 1/87 (2)

ganz unten zusehen!!

Ich habe noch zwei weitere Ladeplatinen in die Box verbaut

Hallo

Deine Ladegerätbox schaut klasse aus.
Ich habe mir nicht so eine Mühe mit dem verlegen der Leitungen gemacht.

Ich finde deine Idee mit dem Wahlschalter obendrauf echt klasse und ne Sicherung haste auch eingebaut!

Wo hast du die Sicherung denn zwischen gehangen??

Edit: Wieso hast du noch zwei Platinen drin? Und hast du die selbstentworfen??

Wenn Sie hier auf Links zu eBay klicken und einen Kauf tätigen, kann dies dazu führen, dass diese Website eine Provision erhält.

Hallo mikromatti,
super Lösung für die Verpackung,

@ Mario,
ein selbstbau für die Lipolader lohnt sich nicht.

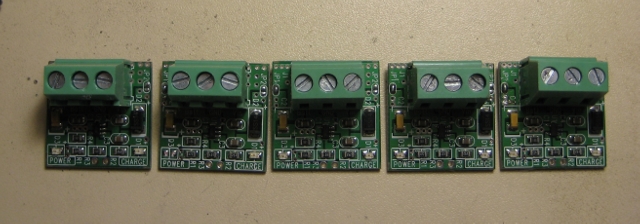

Hier bekommst Du 5 Lipolader für unter 10 Euro.
Werbung: http://cgi.ebay.de/LT4054-Linear-Li-Batt...=item3a575ddd3e


Meine sind heute angekommen.


Gruß Dirk

Hi Dirk,

coole Quelle! Aber ich habe meine Platine nicht selbst gemacht, der Lipo-Lader ist von Mikroantriebe.de, nur die Platinen für den Fahrtenregler und den LichtTiny sind selbstgemacht!!

Edit: Hab grad was gesehen:

# All Battery Charger boards were tested for five times at Li-Ion Battery (1000mAh) before shipping.
# Charge Currentselectable: 100mA, 300mA.
# Preset 4.2V Charge Voltage with ±1% Accuracy.
# Automatic Recharge.
# C/10 Charge Termination.
# 25μA Supply Current in Shutdown.
# 2.9V Trickle Charge Threshold (LTC4054).
# Suggested Input Voltage: DC 4.25V~+6.5V.
# Operating EnvironmentTemperatureRange: 0 ~+55℃.
# StorageEnvironmentTemperatureRange:-25~+85℃.

Kann es sein, dass das kein LiPo-Lader ist??

Hallo Mario,

doch es ist ein Lipo Lader. Du kannst aber nur 100 oder 300 mAH einstellen. Da wir aber i.d.R. Lipo von ca. 40 - 210 mAh benutzen, wäre der Lader von Mikroantriebe oder 1zu87 besser dazu geeignet. Kannste mehr einstellen und das Ganze besser dosieren, da die Lipos empfindlich auf zu hohe Ladeströme reagieren.

Gruß Rüdiger

Hallo,

um einen anderen Wert für den Ladestrom zu bekommen, muß man nur einen Widerstand ersetzen.
Original ist dort ein 10kOhm drin. Den neuen Widerstand errechnet man so:
R = 1000V / Ladestrom in A
z.B. 180mA:
R = 1000V / 0,18A = 5555Ohm -> 5,6kOhm einlöten.

Die beiden Bilder zeigen einmal die Platine mit ausgelöteten Schraubanschlüssen und markiertem Widerstand (der, der ausgetauscht werden muß ), und das zweite Bild zeigt einen Lader im Gehäuse mit USB-Stecker. USB liefert die richtige Spannung für den Lader.

Gruß
Gerhard

EDIT: die Lader gibt´s immer noch bei Ebay

Hallo,
hast Du mal einen aktuellen Link zum Artikel oder dem Verkäufer?

Gruß
Scottie

Hallo,

bin grad in der Arbeit, da komm ich bei Ebay nicht rein.
Such einfach mal nach "LTC4054"


Gruß
Gerhard

Die einzigen Ladegeräte dieser Sorte, habe ich
gestern Abend gekauft. Habe allerdings 10 St.
bekommen. Wenn jemand noch welche braucht,
würde ich welche abgeben!

Wenn Sie hier auf Links zu eBay klicken und einen Kauf tätigen, kann dies dazu führen, dass diese Website eine Provision erhält.

Hallo,

hier der Link zu dem Shop:
http://stores.ebay.de/Power-Supply-Batte...d=p4634.c0.m322


Gruß
Gerhard

danke für den Link.

Scottie
